本文档详细介绍 R-Studio 对卷集（Volume Sets）、条带集（Stripe Sets）、镜像（Mirrors）以及各种 RAID 级别的识别、处理与恢复方法。无论硬件 RAID 因故障无法访问，还是软件 RAID 未被系统识别，R‑Studio 都能通过虚拟卷集或虚拟 RAID 进行数据重建与恢复。
R‑Studio 能够像处理常规驱动器/卷一样检测并处理有效的硬件卷集和 RAID。同时，R‑Studio 也可以分析并恢复来自软件卷集和软件 RAID 的数据。
- 如果系统中存在软件卷集或 RAID，R‑Studio 会将其识别为一个 Volume sets and RAIDs 对象，并显示在 Drives 面板中。用户可以像对待普通磁盘/卷一样，对该对象进行文件搜索、扫描以及数据恢复。
- 如果由于硬件故障导致硬件卷集或 RAID 无法访问，或者由于数据丢失导致系统无法识别软件卷集/RAID，但你知道组成该阵列的磁盘，则可以通过创建虚拟卷集或虚拟 RAID 来恢复数据，并像处理真实阵列一样对其进行操作。
为了方便在创建虚拟 RAID 时更好地区分对象，可以启用对象数字索引功能。
支持的 RAID 类型与操作
R‑Studio 支持以下 RAID 相关操作：
卷集（Volume Sets）、条带集（Stripe Sets）与镜像（Mirrors）
R-Studio卷集、条带集与镜像
R-Studio基本RAID4与RAID5操作
RAID 6 预设（Presets）
R-Studio RAID 6 预设
R-Studio RAID 6（Double XOR）
R-Studio带奇偶校验延迟的 RAID
高级 RAID 布局（Advanced RAID Layouts）
R-Studio高级 RAID 布局
嵌套与非标准 RAID 级别（Nested and Non‑Standard RAID Levels）
R-Studio嵌套与非标准 RAID 级别
查找 RAID 参数（Finding RAID Parameters）
R-Studio查找 RAID 参数
检查 RAID 一致性（Checking RAID Consistency）
R-Studio检查 RAID 一致性
RAID 配置描述文件语法（Syntax of a Description File for RAID Configurations）
R-Studio RAID 配置描述文件语法
反向 RAID（Reverse RAIDs）
各种磁盘与卷管理器（Disk and Volume Managers）
R-Studio各类磁盘与卷管理器
创建与使用虚拟卷集 / 虚拟 RAID
当真实阵列无法被系统访问时，可以通过以下方式创建虚拟对象：
- 在 Drives 面板中，选择需要重建的磁盘（组成阵列的所有成员）。
- 通过 Create 菜单或右键菜单选择 Create Virtual Volume Set 或 Create Virtual RAID。
- 在打开的 Parents 选项卡中，手动添加成员磁盘、缺失驱动器或空空间，并配置块大小、奇偶校验顺序、旋转方向等参数。
- 创建完成后，该虚拟对象将出现在 Drives 面板中，可以像普通磁盘一样进行扫描和恢复。
重要提示：R‑Studio 不会在物理磁盘上写入任何数据。缺失驱动器（Missing Drive）和空空间（Empty Space）都是虚拟对象，不影响实际磁盘数据。
管理自定义 RAID 布局
将自定义 RAID 布局保存到预设
- 在 Parents 选项卡中单击 More... 按钮，在快捷菜单中选择 Save。
- 在 Preset name 对话框中指定配置的名称。
- 新的 RAID 配置将被保存到预设中。
存储位置：配置保存在用户的 RAID 布局文件中。该文件的路径和名称在 R‑Studio Settings 对话框中指定。如果未指定文件，R‑Studio 会提示你输入文件名。
加载自定义 RAID 配置
- 如果 Parents 选项卡中存在对象，预设将应用于这些对象。
- 如果 Parents 选项卡为空，R‑Studio 会在 Drives 选项卡中列出的驱动器中搜索该预设中的父对象。如果搜索失败，R‑Studio 会显示 Reference Parents not found 消息。
加载步骤：
- 在 Parents 选项卡中单击 More... 按钮。
- 在快捷菜单中选择要加载的预设。
- 新的 RAID 配置将被加载。
编辑自定义 RAID 配置

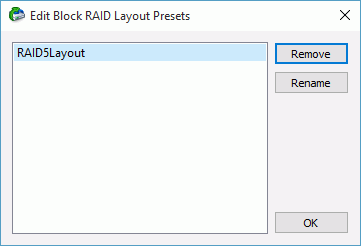

- 在 Parents 选项卡中单击 More... 按钮 → 选择 Edit...。
- 在 Edit Block RAID Layout Presets 对话框中选择需要编辑的配置。
- 修改参数后保存。
动态切换驱动器在线/离线状态
在虚拟 RAID 或卷集中，你可以通过勾选/清除 Parents 选项卡中的复选框，将对象动态切换为在线或离线状态。
- 例如，在 RAID 5 中，如果某个驱动器已失效，可以将其设为离线，以便查看阵列在缺失该驱动器时的重建情况。
- 实际上，当你将一个对象设为离线时，R‑Studio 会用 缺失驱动器（Missing Drive） 或 空空间（Empty Space） 对象替代它。
缺失驱动器与空空间
如果硬件或软件卷集/RAID 中的某个分区因硬件故障等原因缺失，为了正确重建阵列结构，你需要添加一个虚拟缺失驱动器或空空间。该虚拟对象应放置在缺失分区的相同位置上。
注意：R‑Studio 不会在磁盘上写入任何真实数据。缺失驱动器/空空间是虚拟对象，不影响磁盘上的实际数据。
添加缺失驱动器/空空间对象
- 在 R‑Studio 的 Drives 面板中选择一个 Volume sets and RAIDs 对象。
- 右键单击右侧窗格中的 Parents 选项卡（或通过 Create 菜单），选择 Add Missing Drive 或 Add Empty Space。
- R‑Studio 会根据上下文自动判断需要添加的对象类型。
- 对于 空空间 对象，需要在 Add Empty Space 对话框中指定其大小。
添加完成后，Parents 选项卡中将出现一个缺失驱动器或空空间对象。
常见问题解答
- Q1：R‑Studio 能恢复哪些类型的 RAID？
- A：R‑Studio 支持 RAID 0、1、4、5、6 以及嵌套级别（如 10、1E、5E、6E）和非标准布局。同时也支持卷集、条带集和镜像。
- Q2：硬件 RAID 控制器损坏后还能恢复数据吗？
- A：可以。只要你能获取到组成 RAID 的所有成员磁盘（或大部分磁盘），就可以在 R‑Studio 中创建虚拟 RAID，手动配置参数后扫描恢复数据。
- Q3：缺失驱动器和空空间有什么区别？
- A：缺失驱动器代表一个物理磁盘完全缺失（例如硬盘已拔出）。空空间代表一个已知大小的区域，该区域在阵列中不存在任何有效数据（例如原本的分区被删除）。两者都是虚拟占位符，用于保持阵列结构的完整性。
- Q4：如何判断 RAID 5 的块大小和奇偶校验顺序？
- A：可以使用 R‑Studio 的自动 RAID 参数检测功能，或手动尝试常见的块大小（64KB、128KB、256KB、512KB）和奇偶校验顺序（左同步、左异步、右同步、右异步），通过预览文件内容验证参数是否正确。
- Q5：自定义 RAID 布局预设保存在哪里？
- A：保存在用户指定的 RAID 布局文件中（路径在 R‑Studio Settings 中设置）。如果未指定，R‑Studio 会要求你输入文件名。
- Q6：可以在不扫描全部磁盘的情况下检查 RAID 一致性吗？
- A：可以。在虚拟 RAID 创建后，可以使用 Check RAID Consistency 功能快速验证阵列参数是否正确。
- Q7：R‑Studio 支持反向 RAID（Reverse RAID）吗？
- A：支持。反向 RAID 允许你将实际磁盘对象分解为虚拟 RAID 进行处理，适用于某些特殊恢复场景。
- Q8：演示模式下 RAID 恢复功能有限制吗？
- A：演示模式下可以创建虚拟 RAID、扫描和预览文件，但恢复文件时受大小限制（Windows/macOS >256KB，Linux >1024KB 无法保存）。
| 核心要点 | 说明 |
|---|---|
| 自动识别 | 自动检测系统中的有效硬件/软件卷集和 RAID， 显示为独立对象 |
| 虚拟重建 | 当阵列无法访问时， 可使用成员磁盘创建虚拟卷集/RAID， 手动配置参数 |
| 支持的 RAID 类型 | 0/1/4/5/6、 嵌套级别、 非标准布局、 带奇偶校验延迟的 RAID、 反向 RAID 等 |
| 自定义布局 | 可将自定义 RAID 布局保存为预设， 随时加载和编辑 |
| 动态切换 | 在线/离线切换驱动器， 自动用缺失驱动器或空空间替代 |
| 参数查找 | 支持自动查找 RAID 参数， 也可手动配置块大小、 奇偶校验顺序等 |
| 一致性检查 | 提供 RAID 一致性检查功能， 验证参数正确性 |
R‑Studio 的 RAID 恢复功能强大且灵活，无论是硬件 RAID 损坏还是软件 RAID 丢失，都能通过虚拟重建的方式找回数据。掌握卷集与 RAID 的基本操作，是处理复杂数据丢失场景的关键技能。
