本文档详细介绍如何在 R-Studio 中创建和处理带奇偶校验延迟（Parity Delays）的 RAID 阵列（如 RAID 5）。通过配置延迟参数、块大小、偏移和块顺序，可以精确重建非标准布局的 RAID 阵列。

R-Studio 允许用户创建带奇偶校验延迟（Parity Delays） 的 RAID 阵列（支持任意允许该特性的 RAID 级别）。奇偶校验延迟是一种非标准 RAID 布局，其中奇偶校验块不是每行都出现，而是按照固定的间隔（延迟值）插入。这种布局常见于某些专有 RAID 实现或特殊配置的存储系统中。

本文以创建一个具有以下参数的 RAID 5（带奇偶校验延迟）为例：

参数	值
磁盘数量	3 块
延迟（Delay）	16
块大小（Block size）	16 KB
偏移（Offset）	1088 扇区（544 KB）
块顺序（Block order）	左异步（连续） / Left Asynchronous (Continuous)

数据块分布示意

下表展示了在上述配置下，数据块和奇偶校验块在三块磁盘（A、B、C）上的分布情况（PD 表示奇偶校验块，数字表示数据块序号，Delay=16 表示每 16 行后出现一个奇偶校验块偏移）。

行号	磁盘 A	磁盘 B	磁盘 C
1	1	2	PD
2	3	4	PD
3	5	6	PD
4	7	8	PD
5	9	10	PD
6	11	12	PD
7	13	14	PD
8	15	16	PD
9	17	18	PD
10	19	20	PD
11	21	22	PD
12	23	24	PD
13	25	26	PD
14	27	28	PD
15	29	30	PD
16	31	32	PD
17	33	PD	34
18	35	PD	36
19	37	PD	38
20	39	PD	40
21	41	PD	42
22	43	PD	44
23	45	PD	46
24	47	PD	48
25	49	PD	50
26	51	PD	52
27	53	PD	54
28	55	PD	56
29	57	PD	58
30	59	PD	60
31	61	PD	62
32	63	PD	64
33	PD	65	66
34	PD	67	68
35	PD	69	70
36	PD	71	72
37	PD	73	74
38	PD	75	76
39	PD	77	78
40	PD	79	80
41	PD	81	82
42	PD	83	84
43	PD	85	86
44	PD	87	88
45	PD	89	90
46	PD	91	92
47	PD	93	94
48	PD	95	96

说明：当延迟为 16 时，前 16 行的奇偶校验位于磁盘 C，接下来的 16 行奇偶校验位于磁盘 A，再接下来的 16 行位于磁盘 B，以此循环。

创建带奇偶校验延迟的 RAID 5

操作步骤

单击 Create Virtual RAID 按钮 → 选择 Create Virtual Block RAID & Autodetect
（或通过 Create 菜单选择 Create Virtual Block RAID & Autodetect）
重要：确保 Parents 选项卡中的 Apply changes immediately 复选框未勾选。这样可以防止 R-Studio 在完全指定配置之前尝试处理 RAID。
将所需的对象（磁盘、逻辑分区或映像文件）从 Drives 面板拖拽到 Parents 选项卡中，并在 RAID type 下拉框中选择 RAID 5其他添加对象的方式：
- 右键单击 Parents 选项卡 → 从快捷菜单中选择所需的分区
- 右键单击 Drives 面板中的分区 → 选择 Add to RAID → 选择目标 RAID 对象
检查对象顺序：对象的放置顺序必须与原始 RAID 5 中的顺序完全一致。如果顺序错误，可通过拖拽父对象进行调整。
在 Parents 选项卡中指定 Block size（块大小）和 Offset（偏移量）参数：
- 块大小：16 KB（根据原始配置）
- 偏移：1088 扇区（544 KB）
在 Parity delay（奇偶校验延迟）控件中输入延迟数值：16设置延迟后，行数（Rows）会自动变为 48（在本例中）。
可选：根据需要调整 First parity（首个奇偶校验位置）参数。
- 默认情况下，该参数等于 Parity delay。通过修改它，可以“偏移”块顺序表。

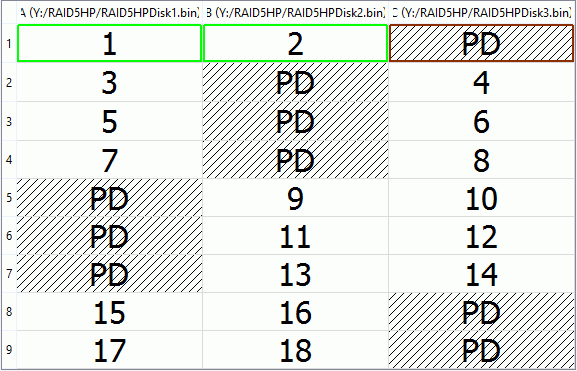

- 例如，对于 3 磁盘 RAID 5，如果 Parity delay = 3 且 First parity = 1，块顺序表会相应变化。
在 Block order 字段中选择 Left Asynchronous (Continuous)（左异步连续）
单击 Apply 按钮应用所有配置
- 创建完成后，虚拟 RAID 5 对象即可像普通磁盘/卷一样进行扫描和恢复。如果 R-Studio 检测到有效的文件系统，Drives 面板中会出现一个分区对象。
可选：必要时可执行 Check RAID Consistency（检查 RAID 一致性）验证参数正确性。

Parents 选项卡中的控制按钮说明

按钮	功能
Locate	在 Drives 面板中定位选中的对象
Add Empty Space / Add Missing Drive	向 RAID 中添加空空间或缺失驱动器对象
Remove	从 RAID 中移除选中的对象
Move Up	将选中对象在 RAID 中上移
Move Down	将选中对象在 RAID 中下移
Synchronize Offsets	使 RAID 中所有对象的偏移量相同
Reset changes	将配置恢复到初始状态（单击 Apply 后或刚加载后的状态）

常见问题解答

Q1：什么是奇偶校验延迟（Parity Delay）？
A：奇偶校验延迟是一种非标准 RAID 布局，其中奇偶校验块不是每行都出现，而是按照固定的行数间隔插入。这通常用于优化某些特定工作负载的性能或满足专有 RAID 控制器的要求。

Q2：如何确定延迟值（Delay）？
A：延迟值通常由原始 RAID 控制器的配置决定。如果不确定，可以尝试常见的数值（如 8、16、32、64），并通过预览文件验证是否正确。

Q3：First parity 参数的作用是什么？
A：First parity 参数用于指定第一个奇偶校验块出现的位置（相对于块顺序表的起始）。通过调整该参数，可以“偏移”整个奇偶校验分布模式，从而匹配某些非标准布局。

Q4：创建过程中为什么要取消勾选“Apply changes immediately”？
A：因为带奇偶校验延迟的 RAID 配置较为复杂，需要先完成所有参数设置（包括延迟、块顺序等）后再统一应用。如果实时应用，可能会导致中间状态不正确。

Q5：演示模式下可以创建这种 RAID 吗？
A：可以。所有创建、配置、扫描和预览功能均可用，但恢复文件时受大小限制（Windows/macOS >256KB，Linux >1024KB 无法保存）。

Q6：如何验证奇偶校验延迟参数是否正确？
A：最有效的方法是找到任意一个文件（如 JPEG 图片）进行预览。如果文件内容显示正常，说明参数正确。也可以使用 Check RAID Consistency 功能进行一致性检查。

核心要点	说明
功能定位	创建和处理带奇偶校验延迟的非标准 RAID 阵列
关键参数	块大小、偏移、奇偶校验延迟（Delay）、块顺序、 First parity（可选）
创建入口	Create Virtual RAID → Create Virtual Block RAID & Autodetect → 选择 RAID 5
重要设置	先取消“Apply changes immediately”，配置完成后再单击 Apply
数据分布	延迟值决定奇偶校验块出现的行间隔，可通过块顺序表理解
验证方法	预览文件内容是否正常，或执行 RAID 一致性检查

带奇偶校验延迟的 RAID 是某些专有存储系统的常见配置。通过 R-Studio 的灵活参数设置，用户可以精确重建这类非标准阵列，从而恢复宝贵的数据。
